SYSTEMAS DE MX MICROFINE

DISPONIBLE PARA PEDIDOS A PARTIR DEL 3 DE AGOSTO

Supera tus mayores retos de microsoldadura con el sistema en el que confían las industrias más exigentes: Metcal MX.

  • Puertos duales simultáneos para dos usuarios o un solo usuario con dos aplicaciones
  • La fuente de alimentación de alta potencia MX-5200 supera sin problemas los desafíos que plantean los componentes de gran masa, las placas multicapa y las soldaduras sin plomo.
  • Los sistemas de Metcal, referente en la industria, ahora con sus piezas de mano y pinzas más pequeñas hasta la fecha
  • Nueva gama de cartuchos de soldadura MFTC y MFT: diámetros más pequeños, geometrías de hasta 0,1 mm
  • Los cartuchos de la Serie 600 (675 °F / 357 °C), la Serie 700 (775 °F / 413 °C) y la Serie 800 (875 °F / 468 °C) están disponibles en una amplia gama de geometrías
  • Compatibles con todos los sistemas de soldadura de la Serie MX
  • Inserción y extracción de cartuchos sin usar las manos​
  • Alineación de la punta de las pinzas sin usar las manos
  • Ideal para trabajar con microcomponentes de hasta 01005



CONTROL DE PROCESOS SMARTHEAT®

La tecnología incorporada en cada sistema Metcal SmartHeat® garantiza que la soldadura y la reparación se realicen siempre a temperaturas seguras y controladas. Los usuarios de Metcal saben que las temperaturas fijas moderadas, en las que se varía la potencia, ofrecen la mejor garantía para un proceso de soldadura y reparación bien controlado.

EL MOTOR: MX-5200

La potente fuente de alimentación MX-5200: La serie MX-5200 para soldadura, desoldadura y retrabajo ofrece potencia y control del proceso, con dos puertos simultáneos para dos usuarios o para un solo usuario con dos aplicaciones.

  • Un medidor de potencia integrado muestra una representación gráfica y numérica de la potencia aplicada al cartucho.
  • Modo de ahorro de energía programable por el usuario: el tiempo para entrar en el modo de ahorro de energía se puede ajustar entre 10 y 120 minutos.
  • Interrupción por falla a tierra: el monitor de tierra de CA detecta fallas a tierra en la línea eléctrica, alerta de inmediato al operador y apaga el sistema.
  • Fuente de alimentación universal: detecta automáticamente el voltaje de la línea de entrada y se ajusta en consecuencia, lo que permite su funcionamiento en todo el mundo sin necesidad de adaptadores ni cambios en el rendimiento.
  • Compatibilidad total con los kits de actualización MX actuales y anteriores, cartuchos de puntas, piezas de mano y accesorios.

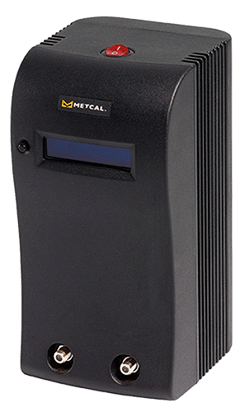

MX-PS5200-LP

Piezas de mano MicroFine: con una sola punta y con pinzas

Para trabajar bajo el microscopio, los operadores necesitan herramientas que sean ligeras, bien equilibradas, compactas y potentes. Ahora pueden aprovechar la potencia y la repetibilidad de sus sistemas de soldadura MX existentes bajo el microscopio como nunca antes, gracias a Metcal MicroFine.

MicroFine Handpiece Technical Drawing
MicroFine Tweezer Technical Drawing
H-9-flipped

Piezas de mano MX MicroFine
MX-H9-MFH

  • Ligero, con un peso inferior a 12 g
  • Bien equilibrado y ergonómico, con solo 115 mm de largo
  • Empuñadura acolchada reemplazable para mayor comodidad
  • Cable de solo 3,5 mm de grosor, para un manejo más fácil
  • Cable de 2 metros para mayor versatilidad
  • El soporte de trabajo permite insertar y retirar la punta sin usar las manos, almacenar los cartuchos y mucho más
  • Varios tamaños de cartuchos, desde 0,1 mm
  • Las geometrías de cartuchos disponibles incluyen: Cincel, Cónico, Cónico de alcance, Cónico curvo, Cónico curvo de alcance, Pezuña y Cincel ranurado
MX-H9-MFH  SPECIFICATIONS
Peso <12 gm
Longitud 115 mm
Longitud del cable 1.9 m
Diámetro del cable 3.5 mm
Temperatura máxima en Grip 42 °C
Grip Reemplazable

GUÍA DEL USUARIO

MX-H10-MFT & CV-H10-MFT Tweezer Handpiece

MX-MicroFine Tweezers
MX-H10-MFT

  • Alineación ajustable de la punta

  • Distancia horizontal: 1206 – 01005
  • Peso ligero: menos de 30 g
  • Bien balanceado y ergonómico, con solo 98 mm de largo
  • Cable de solo 3,5 mm de grosor, para un manejo más fácil
  • Cable de 2 metros para mayor versatilidad
  • El soporte de trabajo permite la inserción, extracción y alineación de la punta sin usar las manos, el almacenamiento de cartuchos y mucho más
  • Gran variedad de tamaños de cartuchos, desde 0,1 mm
  • Las geometrías de cartuchos disponibles incluyen: Cincel, Cuña/Hoja de potencia y Cónico curvado
MX-H10-MFT SPECIFICATIONS
Alineación de la punta Ajustable
Espacio horizontal 1206 – 01005
Peso < 30 g
Dimensiones (L/W/T)
 98 x 27.5 x 18.5 mm
Espesor del cable 3.5 mm

GUÍA DEL USUARIO

Configuraciones del sistema MX MicroFine

MX-5261
 MX-5260
 MX-5262
Sistema de hierro único
MX-MicroFine		 Sistema de pinzas
MX-MicroFine		 Sistema completo
MX-MicroFine
MX-5261 MX-5260 MX-5262
Fuente de alimentación MX-PS5200
Pieza de mano MicroFine de un solo hierro
Soporte de trabajo
 Fuente de alimentación MX-PS5200
Pieza de mano con pinzas MicroFine
Soporte de trabajo		 Fuente de alimentación MX-PS5200
Pieza de mano MicroFine de una sola pieza, pieza de mano MicroFine con pinzas
2 soportes de trabajo

Los Cartuchose MicroFine

cart-rend-horiz

Los sistemas de soldadura de la serie MX de Metcal utilizan la tecnología de temperatura fija SmartHeat™ para garantizar un calentamiento rápido y preciso en cualquier aplicación.

Nuestros cartuchos están diseñados para funcionar a una sola temperatura predeterminada. Las temperaturas se eligen en función de las aplicaciones comunes de fabricación industrial, así como de las propiedades de la soldadura y su reacción ante diversas temperaturas. La temperatura de la punta del cartucho se mantiene gracias a la combinación de SmartHeat™ de calentamiento inductivo y la ciencia de la metalurgia, de modo que la temperatura de cada uno se fija a nivel molecular.

Los cartuchos MicroFine están disponibles en tres temperaturas:

Serie 600 675 °F 357 °C Para aplicaciones sensibles a la temperatura
Serie 700
 775 °F 413 °C  Para la mayoría de las aplicaciones generales
Serie 800 875 °F 468 °C  Para aplicaciones con altas exigencias térmicas

Cartuchos MicroFine de MFTC para piezas de mano MX-H9-MFH

  Image Image Image Image
  CINCEL CINCEL CINCEL CINCEL
  0.2 mm x 5.0 mm 0.4 mm x 5.0 mm 0.6 mm x 5.0 mm 0.8 mm x 5.0 mm
Serie 600 MFTC-6CH5002 MFTC-6CH5004 MFTC-6CH5006 MFTC-6CH5008
Serie 700
 MFTC-7CH5002 MFTC-7CH5004 MFTC-7CH5006 MFTC-7CH5008
Serie 800 MFTC-8CH5002 MFTC-8CH5004 MFTC-8CH5006 MFTC-8CH5008
  Image Image Image Image
  CINCEL CONICAL CONICAL REACH CONICAL
  1.2 mm x 5.0 mm 0.1 mm x 5.0 mm 0.1 mm x 5.0 mm 0.3 mm x 5.0 mm
Serie 600 MFTC-6CH5012 MFTC-6CN5001 MFTC-6CNR5001 MFTC-6CN5003
Serie 700
 MFTC-7CH5012 MFTC-7CN5001 MFTC-7CNR5001 MFTC-7CNB4501
Serie 800 MFTC-8CH5012 MFTC-8CN5001 MFTC-8CNR5001 MFTC-8CNB4501
  Image Image Image Image
  CINCEL CINCEL CINCEL CINCEL
  0.2 mm x 5.0 mm 0.4 mm x 5.0 mm 0.6 mm x 5.0 mm 0.8 mm x 5.0 mm
Serie 600 MFTC-6CH5002 MFTC-6CH5004 MFTC-6CH5006 MFTC-6CH5008
Serie 700
 MFTC-7CH5002 MFTC-7CH5004 MFTC-7CH5006 MFTC-7CH5008
Serie 800 MFTC-8CH5002 MFTC-8CH5004 MFTC-8CH5006 MFTC-8CH5008

  Image Image Image Image
  CINCEL CÓNICO ALCANCE CÓNICO CÓNICO
  1.2 mm x 5.0 mm 0.1 mm x 5.0 mm 0.1 mm x 5.0 mm 0.3 mm x 5.0 mm
Serie 600 MFTC-6CH5012 MFTC-6CN5001 MFTC-6CNR5001 MFTC-6CN5003
Serie 700
 MFTC-7CH5012 MFTC-7CN5001 MFTC-7CNR5001 MFTC-7CNB4501
Serie 800 MFTC-8CH5012 MFTC-8CN5001 MFTC-8CNR5001 MFTC-8CNB4501

  Image Image Image Image Image
  DOBLADO CÓNICO DOBLADO CÓNICO DOBLADO CÓNICO PEZUÑA RANURA DE CINCEL
  0.2 mm x 5.6 mm 0.3 mm x 4.5 mm 0.5 mm x 4.5 mm 0.6 mm x 5.0 mm 0.7 mm x 5.0 mm x 1.0 mm
Serie 600 MFTC-6CNB4503 MFTC-6CNB4503 MFTC-6CNB4505 MFTC-6HF5006 MFTC-6CC5007
Serie 700
 MFTC-6CNB4503 MFTC-7CNB4503 MFTC-7CNB4505 MFTC-7HF5006 MFTC-7CC5007
Serie 800 MFTC-6CNB4503  MFTC-8CNB4503 MFTC-8CNB4505 MFTC-8HF5006 MFTC-8CC5007

MFT MicroFine Cartridge Pairs for MX-H10-MFT Tweezer Handpieces

  MFT-xCH9006 MFT-XCH9008 MFT-xPW5403 MFT-xCNB6204 MFT-XCNB6802-1
  CINCEL CINCEL CUCHILLA POWER WEDGE CURVADO CÓNICO CURVADO CÓNICO
   0.6 mm x 9.0 mm   0.8 mm x 9.0 mm   0.3 mm x 5.4 mm
  0.4 mm x 6.2 mm   0.2 mm x 6.8 mm
Serie 600 MFT-6CH9006 MFT-6CH9008 MFT-6PW5403  MFT-6CNB6204
  MFT-6CNB6802
Serie 700  MFT-7CH9006  MFT-7CH9008  MFT-7PW5403
  MFT-7CNB6204
  MFT-7CNB6204
Serie 800 MFT-8CH9006 MFT-8CH9008  MFT-8PW5403   MFT-8CNB6204   MFT-8CNB6204
WS10-SPANISH

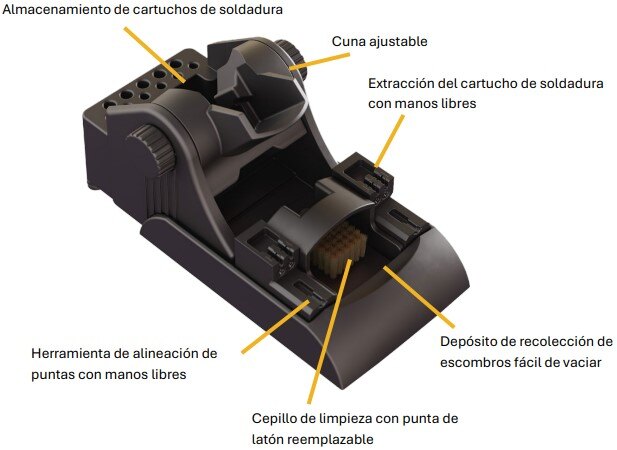

 Soporte de trabajo MicroFine

Junto con los nuevos sistemas MicroFine, Metcal presenta sus bancos de trabajo actualizados, con características útiles como:

  • Extracción del cartucho sin usar las manos
  • Alineación de la punta sin usar las manos
  • Cepillo de latón reemplazable para limpiar la punta
  • Recipiente colector de residuos de fácil vaciado
  • Almacenamiento del cartucho de soldadura
  • Soporte ajustable

Accesorios y piezas de repuesto para MX-MicroFine

CV-UK9 CV-UK9_1  CV-UK10
CV-H10-MFT		 CV-UK9_2
 CV-UK10_2
 AC-BBP - Copy
 AC-MFCH


Kit de pieza de mano y soporte de trabajo MicroFine Pieza de mano MicroFine
  Kit de pinzas MicroFine y soporte de trabajo Pinza MicroFine  Soporte para la pieza de mano MicroFine
 Soporte de trabajo para pinzas MicroFine
 Cepillo de latón de repuesto para soportes de trabajo MicroFine Soporte de cable de repuesto para soportes de trabajo MicroFine
MX-UK9 MX-H9-MFH MX-UK10  MX-H10-MFT MFH-WS9 MFT-WS10 AC-BBP AC-MFCH

MX no es solo MicroFine.
MX es todo un ecosistema industrial modular.

La serie MX de Metcal cuenta con piezas de mano especializadas para soldar, desoldar, trabajos de precisión y alta demanda térmica, en soldadores individuales y pinzas.

Las piezas de mano MX se pueden utilizar en cualquiera de los dos puertos MX, en cualquier combinación.

Documentos técnicos de MX MicroFine

  Guía del usuario de la serie MX-5200
  Ficha técnica del MX-5200
  Guía de inicio rápido del MX-5200
  Guía del usuario de la pieza de mano MX MF
  Guía del usuario de la pinza MX MF
  Guía del usuario del soporte de trabajo MicroFine - Pieza de mano H9
  Guía del usuario del soporte de trabajo MicroFine - Pinza H10
  Guía de cartuchos MicroFine
  Guía completa de cartuchos Metcal

Especificaciones de la fuente de alimentación MX-PS5200

 Voltaje de la línea de entrada
  100- 240 VAC, circuito con conexión a tierra
 Consumo energético
 125 W máx.
 Potencia de salida (máx.)
  80 Watts máx. por canal, a una temperatura ambiente de 22° C
 Frecuencia de salida
 13.56 MHz
Método de calentamiento
 Inducción, SmartHeat®
Conexiones
 Dos puertos, conmutable
 Dimensiones (ancho x prof. x alto)  12.1 cm x 13.0 cm x 23.5 cm / 4.8" x 5.1" x 9.3"
Peso de la fuente de alimentación
 7.4 lbs (3.35 kg)
 Certificación / Marcas
 cTUVus, CE
 Tensión de punta a tierra  < 2 mV
 Resistencia de punta a tierra  < 2 Ohm
 Estabilidad de temperatura en espera
  ± 1,1° C sin corrientes de aire
 Conector de la unidad manual   Conector F
Precisión de la temperatura de la punta
 Cumple o supera la norma IPC J-STD-001
 Cable de alimentación (3 filamentos)
 183 cm, 18/3 SJT
 Temperatura ambiente de funcionamiento  10 - 40 °C (50 - 104 °F)
 Temperatura máxima del gabinete
 55 °C (131 °F)
Garantía
 5 years
In the Box

¿Qué viene en la caja?

MX-5261
 MX-5260
 MX-5262
Sistema de planchas individuales MX MicroFine Sistema de pinzas MX-MicroFine Sistema completo MX-MicroFine
MX-5261 MX-5260 MX-5262

(1) Fuente de alimentación MX-PS5200
(1) Pieza de mano MX-H9-MFH MicroFine de una sola punta
(1) Soporte de trabajo MFH-WS9
(1) Soporte para cable AC-MFCH
(1) Almohadilla para cartucho
(1) Cable de alimentación MX-PC1
(1) Guía del usuario de la serie MX-5200
(1) Guía del usuario de la pieza de mano MX-H9-MFH MicroFine de una sola punta

 (1) Fuente de alimentación MX-PS5200
(1) Pieza de mano con pinzas MicroFine MX-H10-MFT
(1) Soporte de trabajo MFT-WS10
(1) Soporte para cable AC-MFCH
(1) Almohadilla para cartuchos
(1) Cable de alimentación MX-PC1
(1) Guía del usuario de la serie MX-5200
(1) Guía del usuario de las pinzas MicroFine MX-H10-MFT

(1) Fuente de alimentación MX-PS5200
(1) Pieza de mano MicroFine de una sola placa MX-H9-MFH
(1) Pieza de mano MicroFine con pinzas MX-H10-MFT
(1) Soporte de trabajo MFH-WS9
(1) Soporte de trabajo MFT-WS10
(2) Soporte para cable AC-MFCH
(2) Almohadilla para cartuchos
(1) Cable de alimentación MX-PC1
(1) Guía del usuario de la serie MX-5200
(1) Guía del usuario de la pieza de mano MicroFine de una sola punta MX-H9-MFH
(1) Guía del usuario de la pieza de mano MicroFine con pinzas MX-H10-MFT

Más información sobre la soldadura MicroFine
