借助最严苛行业所信赖的系统——Metcal MX 和 Connection Validation，攻克您在微焊接领域面临的最大挑战。

双通道同时工作，支持两名用户或一名用户同时运行两个应用程序
MX-和CV-5200超强功率电源可轻松应对高质量元器件、多层电路板和无铅焊料带来的挑战。
Metcal 的行业标准系统，现配备迄今为止最小的手柄和镊子
全新 MFTC 和 MFT 焊接卡匣系列——最小直径，几何形状小至 0.1 毫米
600 系列（675°F / 357°C）、700 系列（775°F / 413°C）和 800 系列（875°F / 468°C）焊料卡匣提供多种几何形状
兼容所有 MX 和 CV 系列焊接系统

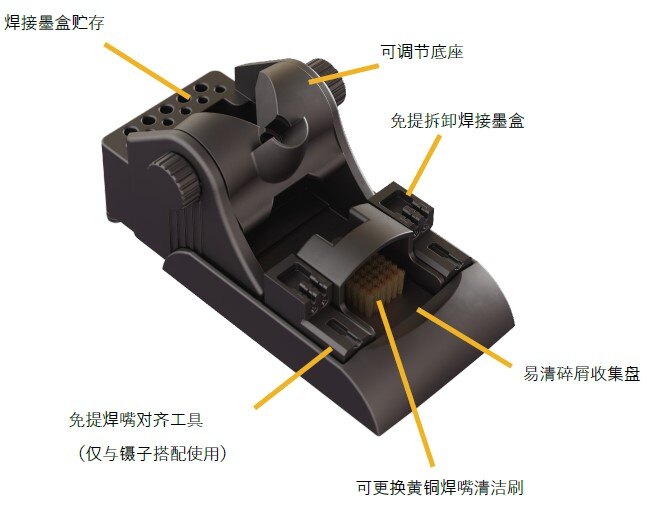

免手动卡匣装卸
免手动镊子尖端对准
特别适用于处理小至 01005 规格的微型元件

内置的净功率计以图形和数值形式显示施加到墨盒上的功率。
用户可编程省电模式：进入省电模式的时间可在10至120分钟之间调节。
漏电保护：交流接地监测器可检测电源线路的接地故障，并立即向操作员发出警报，同时关闭系统。
通用电源：自动检测输入线路电压并相应调整，无需转换插头即可在全球范围内使用，且性能不受影响。

与现有及以往的 MX 升级套件、喷头、手柄和配件完全兼容。

DATA SHEET | USER GUIDE

金属间化合物的厚度对焊点的形成至关重要。Connection Validation™（CV）通过计算金属间化合物的形成情况来评估焊点质量，并向操作员提供闭环反馈。CV通过集成在手柄中的LED灯环向操作员提供反馈。该技术消除了焊接操作中相关变量带来的风险，使焊点的成败判定不再由操作员主观决定。

CV 通过引入一种客观的焊点质量评估方法，对操作员判断焊点质量的技能进行了补充。这种系统化且客观的方法为焊接过程提供了可重复性和可量化的标准。

SmartHeat® 按需供热技术
获得专利的 Connection Validation™ IMC 形成技术
配备清晰图形显示的 2.8 英寸彩色触摸屏
用于工艺可追溯性数据和固件升级的通信端口
精确的焊头温度显示
集成净功率计和功率曲线图
获得专利的“芯片集成于热熔棒”技术
闭环双向通信
存储并记录热熔棒属性
提供可追溯性信息
保护电源免受不合格热熔棒的影响
与 MX 系列电源向下兼容
密码保护

DATA SHEET | USER GUIDE


	凿子	凿子	凿子	凿子
	0.2 毫米 x 5.0 毫米	0.4 毫米 x 5.0 毫米	0.6 毫米 x 5.0 毫米	0.8 毫米 x 5.0 毫米
600 系列	MFTC-6CH5002	MFTC-6CH5004	MFTC-6CH5006	MFTC-6CH5008
700 系列s	MFTC-7CH5002	MFTC-7CH5004	MFTC-7CH5006	MFTC-7CH5008
800 系列	MFTC-8CH5002	MFTC-8CH5004	MFTC-8CH5006	MFTC-8CH5008


	凿子	锥形的	锥形覆盖范围	锥形的
	1.2 毫米 x 5.0 毫米	0.1 毫米 x 5.0 毫米	0.1 毫米 x 5.0 毫米	0.3 毫米 x 5.0 毫米
600 系列	MFTC-6CH5012	MFTC-6CN5001	MFTC-6CNR5001	MFTC-6CN5003
700 系列	MFTC-7CH5012	MFTC-7CN5001	MFTC-7CNR5001	MFTC-7CNB4501
800 系列	MFTC-8CH5012	MFTC-8CN5001	MFTC-8CNR5001	MFTC-8CNB4501


	锥形的	锥形弯曲	锥形弯曲伸展	锥形弯曲
	0.5 毫米 x 5.0 毫米	0.1 毫米 x 4.5 毫米	0.1 毫米 x 4.5 毫米	0.2 毫米 x 5.6 毫米
600 系列	MFTC-6CN5005	MFTC-6CNB4501	MFTC-6CNBR4501	MFTC-6CNB4503
700 系列	MFTC-7CN5005	MFTC-7CNB4501	MFTC-7CNBR4501	MFTC-6CNB4503
800 系列	MFTC-8CN5005	MFTC-8CNB4501	MFTC-8CNBR4501	MFTC-6CNB4503


	锥形弯曲	锥形弯曲	HOOF	凿槽
	0.3 毫米 x 4.5 毫米	0.5 毫米 x 4.5 毫米	0.6 毫米 x 5.0 毫米	0.7 毫米 x 5.0 毫米 x 1.0 毫米
600 系列	MFTC-6CNB4503	MFTC-6CNB4505	MFTC-6HF5006	MFTC-6CC5007
700 系列	MFTC-7CNB4503	MFTC-7CNB4505	MFTC-7HF5006	MFTC-7CC5007
800 系列	MFTC-8CNB4503	MFTC-8CNB4505	MFTC-8HF5006	MFTC-8CC5007


	CHISEL	CHISEL	CHISEL	CHISEL	CHISEL	CONICAL	CONICAL REACH	CONICAL
	0.2 mm x 5.0 mm	0.4 mm x 5.0 mm	0.6 mm x 5.0 mm	0.8 mm x 5.0 mm	1.2 mm x 5.0 mm	0.1 mm x 5.0 mm	0.1 mm x 5.0 mm	0.3 mm x 5.0 mm
600 Series	MFTC-6CH5002	MFTC-6CH5004	MFTC-6CH5006	MFTC-6CH5008	MFTC-6CH5012	MFTC-6CN5001	MFTC-6CNR5001	MFTC-6CN5003
700 Series	MFTC-7CH5002	MFTC-7CH5004	MFTC-7CH5006	MFTC-7CH5008	MFTC-7CH5012	MFTC-7CN5001	MFTC-7CNR5001	MFTC-7CNB4501
800 Series	MFTC-8CH5002	MFTC-8CH5004	MFTC-8CH5006	MFTC-8CH5008	MFTC-8CH5012	MFTC-8CN5001	MFTC-8CNR5001	MFTC-8CNB4501


	CONICAL	CONICAL BENT	CONICAL BENT REACH	CONICAL BENT	CONICAL BENT	CONICAL BENT	HOOF	CHISEL SLOT
	0.5 mm x 5.0 mm	0.1 mm x 4.5 mm	0.1 mm x 4.5 mm	0.2 mm x 5.6 mm	0.3 mm x 4.5 mm	0.5 mm x 4.5 mm	0.6 mm x 5.0 mm	0.7 mm x 5.0 mm x 1.0 mm
600 Series	MFTC-6CN5005	MFTC-6CNB4501	MFTC-6CNBR4501	MFTC-6CNB4503	MFTC-6CNB4503	MFTC-6CNB4505	MFTC-6HF5006	MFTC-6CC5007
700 Series	MFTC-7CN5005	MFTC-7CNB4501	MFTC-7CNBR4501	MFTC-6CNB4503	MFTC-7CNB4503	MFTC-7CNB4505	MFTC-7HF5006	MFTC-7CC5007
800 Series	MFTC-8CN5005	MFTC-8CNB4501	MFTC-8CNBR4501	MFTC-6CNB4503	MFTC-8CNB4503	MFTC-8CNB4505	MFTC-8HF5006	MFTC-8CC5007


	CHISEL	CHISEL	CHISEL	CHISEL	CHISEL	CONICAL	CONICAL REACH	CONICAL
	0.2 mm x 5.0 mm	0.4 mm x 5.0 mm	0.6 mm x 5.0 mm	0.8 mm x 5.0 mm	1.2 mm x 5.0 mm	0.1 mm x 5.0 mm	0.1 mm x 5.0 mm	0.3 mm x 5.0 mm
600 Series	MFTC-6CH5002	MFTC-6CH5004	MFTC-6CH5006	MFTC-6CH5008	MFTC-6CH5012	MFTC-6CN5001	MFTC-6CNR5001	MFTC-6CN5003
700 Series	MFTC-7CH5002	MFTC-7CH5004	MFTC-7CH5006	MFTC-7CH5008	MFTC-7CH5012	MFTC-7CN5001	MFTC-7CNR5001	MFTC-7CNB4501
800 Series	MFTC-8CH5002	MFTC-8CH5004	MFTC-8CH5006	MFTC-8CH5008	MFTC-8CH5012	MFTC-8CN5001	MFTC-8CNR5001	MFTC-8CNB4501


	CONICAL	CONICAL BENT	CONICAL BENT REACH	CONICAL BENT	CONICAL BENT	CONICAL BENT	HOOF	CHISEL SLOT
	0.5 mm x 5.0 mm	0.1 mm x 4.5 mm	0.1 mm x 4.5 mm	0.2 mm x 5.6 mm	0.3 mm x 4.5 mm	0.5 mm x 4.5 mm	0.6 mm x 5.0 mm	0.7 mm x 5.0 mm x 1.0 mm
600 Series	MFTC-6CN5005	MFTC-6CNB4501	MFTC-6CNBR4501	MFTC-6CNB4503	MFTC-6CNB4503	MFTC-6CNB4505	MFTC-6HF5006	MFTC-6CC5007
700 Series	MFTC-7CN5005	MFTC-7CNB4501	MFTC-7CNBR4501	MFTC-6CNB4503	MFTC-7CNB4503	MFTC-7CNB4505	MFTC-7HF5006	MFTC-7CC5007
800 Series	MFTC-8CN5005	MFTC-8CNB4501	MFTC-8CNBR4501	MFTC-6CNB4503	MFTC-8CNB4503	MFTC-8CNB4505	MFTC-8HF5006	MFTC-8CC5007

Advanced Handpiece

MX-H1-AV

CV-H1-AV
UltraFine Handpiece

MX-H2-UF

CV-H2-UF
High Thermal Demand Handpiece

MX-H6-HTD

CV-H6-HTD
Desolder Handpiece

MX-DS1

CV-H5-DS
Precision Tweezers

MX-PTZ

CV-H4-PTZ
Solder Wire Feeder Handpiece

MX-H7-SF

CV-H7-AV


MX-MicroFine 单铁系统	MX-MicroFine 镊子系统	MX-MicroFine 完整系统
MX-5261	MX-5260	MX-5262
(1) MX-PS5200 电源 (1) MX-H9-MFH MicroFine 单铁手柄 (1) MFH-WS9 工作台 (1) AC-MFCH 线缆支架 (1) 墨盒垫 (1) MX-PC1 电源线 (1) MX-5200 系列用户指南 (1) MX-H9-MFH MicroFine 单铁用户指南	(1) MX-PS5200 电源 (1) MX-H10-MFT MicroFine 镊子手柄 (1) MFT-WS10 工作台 (1) AC-MFCH 线缆支架 (1) 耗材垫 (1) MX-PC1 电源线 (1) MX-5200 系列用户指南 (1) MX-H10-MFT MicroFine 镊子用户指南	(1) MX-PS5200 电源 (1) MX-H9-MFH MicroFine 单电极手柄 (1) MX-H10-MFT MicroFine 镊子手柄 (1) MFH-WS9 工作台 (1) MFT-WS10 工作台 (2) AC-MFCH 线缆支架 (2) 耗材垫 (1) MX-PC1 电源线 (1) MX-5200 系列用户指南 (1) MX-H9-MFH MicroFine 单铁手柄用户指南 (1) MX-H10-MFT MicroFine 镊子手柄用户指南


CV-MicroFine 单铁系统	CV-MicroFine 镊子系统	CV-MicroFine 完整系统
CV-5261	CV-5260	CV-5262
(1) CV-PS5200 电源 (1) CV-H9-MFH MicroFine 单铁手柄 (1) MFH-WS9 工作台 (1) AC-MFCH 线缆支架 (1) 墨盒垫 (1) CV-PC1 电源线 (1) CV-5200 系列用户指南 (1) CV-H9-MFH MicroFine 单铁用户指南	(1) CV-PS5200 电源 (1) CV-H10-MFT MicroFine 镊子手柄 (1) MFT-WS10 工作台 (1) AC-MFCH 线缆支架 (1) 耗材垫 (1) CV-PC1 电源线 (1) CV-5200 系列用户指南 (1) CV-H10-MFT MicroFine 镊子用户指南	(1) CV-PS5200 电源 (1) CV-H9-MFH MicroFine 单电极手柄 (1) CV-H10-MFT MicroFine 镊子手柄 (1) MFH-WS9 工作台 (1) MFT-WS10 工作台 (2) AC-MFCH 线缆支架 (2) 耗材垫 (1) CV-PC1 电源线 (1) CV-5200 系列用户指南 (1) CV-H9-MFH MicroFine 单铁手柄用户指南 (1) CV-H10-MFT MicroFine 镊子手柄用户指南
